NightLights ®
(developed and tested by www.noBrakes.de)

Sobald sich die dunkle Jahreszeit nähert, wünscht sich der Biker mehr Licht auf dem Trail. Die im Fachhandel erhältlichen Lichtanlagen erfüllen leider nur die Funktion einer Positionsleuchte. In einer von Strassenlampen erhellten Stadt sind diese ausreichend, nicht jedoch auf einem stockfinsteren Singletrail. Will man dann nicht gleich 500 € und mehr für eine nicht zugelassene Powerlampe ausgeben, ist basteln angesagt.

Die Lösung: die original
www.noBrakes.de - NightLights ®


Die Entwicklungen sind im www.nobrakes.de - Team parallel gelaufen. Deswegen werden hier verschiedene Modelle vorgestellt, von denen jedes für sich ein voll funktionsfähiges System darstellt. Jedes hat dabei seine ganz spezifischen Vor- und Nachteile. Als besonderes Gimmick haben wir uns innerhalb des Teams auf einen Steckerstandard geeinigt. So kann bei Akku- oder Lampendefekt schnell ausgetauscht werden.

Achtung: alle vorgestellten Lampen erfüllen nicht die Vorgaben der StVZO. Nachbau und Benutzung auf eigene Gefahr.

----------------------------------------------------------------------------------------------------

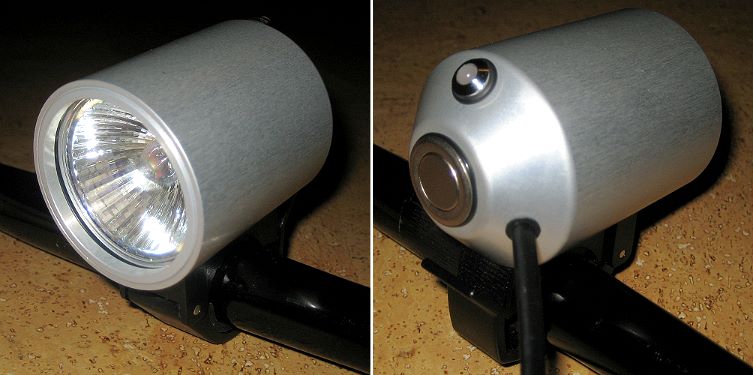

Hemme's "Neue"

Natürlich mit Siggi's Prozessor Dimmer, 35 Watt IRC und Sigma Halterung.
Alles schön verpackt in Carsten's Alugehäuse.

----------------------------------------------------------------------------------------------------

Die Pegasus Variante

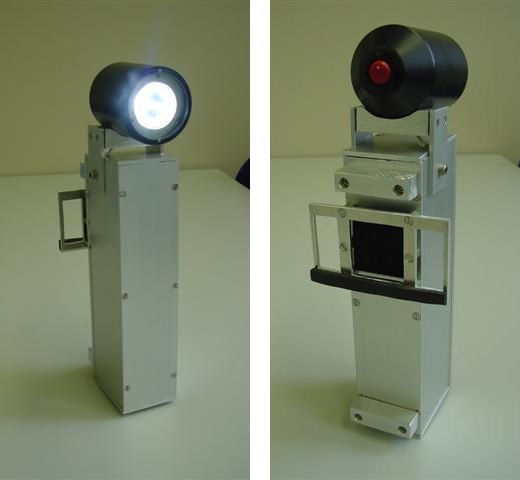

Carsten baut für seinen Geschäftskollegen eine LED-Lampe mit Halterung für Pegasus Lenkertaschen.

----------------------------------------------------------------------------------------------------

Elektronischer, Prozessorgesteuerter Lampendimmer (Siggi)

Siggi hat sich in seine Werkstatt zurück gezogen, und kam mit einem kleinen Stück Hightech wieder heraus:
dem original

                         www.noBrakes.de - Nightlightdimmer

Die unscheinbare Schaltung hat's in sich. Auf kleinstem Raum finden alle Bauteile platz, die man für eine prozessorgesteuerte Lampe benötigt. Auf einer geäzten Platine werden beidseitig die nötigen Bauelemente sowohl in konventioneller als auch in SMD-Bauweise aufgelötet. Im Sockel sitzt ein programmierbarer Prozessor.
Der ermöglicht es, sowohl die Bedienung der Lampe als auch die Betriebszustände zu steuern. Durch den Taster kann die Lampe aus und eingeschaltet werden und es können die verschiedenen Betriebszustände gewählt werden. Die LED zeigt den aktuellen Betriebszustand an, und beginnt bei Spannungsabfall der Stromversorgung zu blinken. Alle diese Funktionen und auch die Betriebszustände sind frei programmierbar und können so jederzeit den Bedürfnissen des Bikers angepasst werden.

Funktionweise:

• Langer Druck auf den Taster: Lampe wird vorgeglüht
• Taster loslassen: Lampe geht an, erster Betriebsmodus (z.B. 25% für Berauffahrten). LED leuchtet rot.
• Erneuter Druck auf den Taster: Lampe wechselt in den zweiten Betriebsmodus (z.B. 50 % für Fahrten in der Ebene. LED leuchtet orange.
• Erneuter Druck auf den Taster: Lampe wechselt in den dritten Betriebsmodus (z.B. 100 % für Downhills). LED leuchtet grün.
• Erneuter Druck auf den Taster: Lampe wechselt wieder in den ersten Betriebsmodus, usw.
• Langer Druck auf den Taster: Lampe geht aus.

Durch diese Technologie lässt sich die Betriebszeit der Akkus wesentlich verlängern. Eine zweite, schwächere Lampe zum Stromsparen ist nicht nötig. Bei ersten Tests konnte ein Betriebszeit und somit auch Fahrzeit von weit über 4 Stunden erreicht werden!!


----------------------------------------------------------------------------------------------------

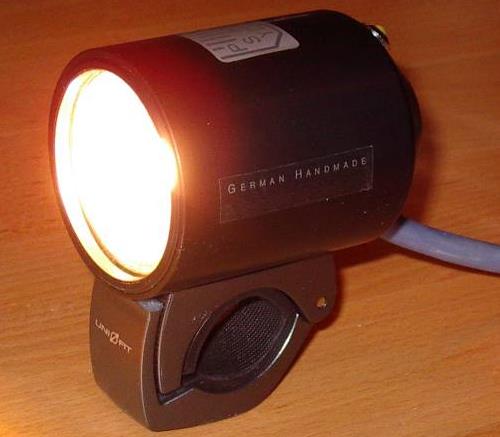

Nightlight - Psycho C Edition (Carsten)

Carsten's, im ersten Modelljahr schon legendäre Psycho als Singlebrenner in der C (Compact) Version.

• Gedrehtes Alu-Gehäuse
• schwarzeloxiert
• Sigmahalterung.
• Integrierter prozessorgesteuerter Dimmer (siehe oben)
• Betriebszustandsanzeige
• Taster auf der Gehäuserückseite

Weitere Infos und die komplette Psycho-Lampenserie findet ihr hier.

----------------------------------------------------------------------------------------------------

Nightlight - Luxeon Edition (AndyH)

• Stromaufnahme 300mA bei 12V DC
• Einsetzbar in herkömmlichen 12V Halogensystemen
• Leuchtfarbe weiß
• Sockel G 5.3
• Lichtleistung entspricht 10 W-Halogenleuchtmittel
• geringe Eigenerwärmung
• Erschütterungs- und schockfest
• nicht dimmbar

----------------------------------------------------------------------------------------------------

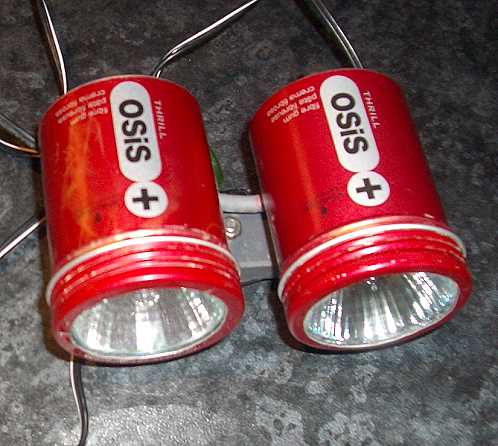

Nightlight - Gel-Edition (Michael)

Michael hat im Bad gestöbert und dabei 2 Haargel-Dosen gefunden. Da die 50mm Durchmesser genau für ein Lampengehäuse passen, wurde das restliche Gel schnell verbraucht und die Bleckdose zur Lampe umgebaut.

Lampen:
Halogenlampe 50 mm, 20 Watt 10° Abstrahlwinkel
Halogenlampe, 50 mm, 50 Watt 38° Abstrahlwinkel
Gehäuse: Haar-Gel-Dose
Lenkerbefestigung: Cateye Lampe
Stromversorgung: Bleiakku 7,5 Ah

----------------------------------------------------------------------------------------------------

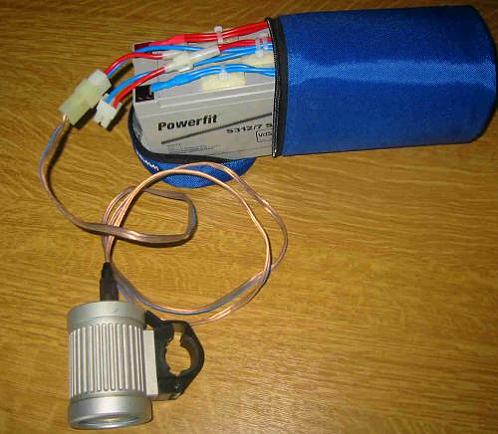

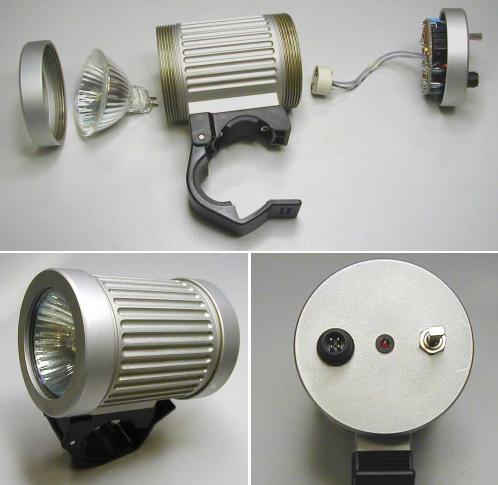

NightLight - professional Edition (Alex)

Dies ist wohl die schönste, robusteste und technisch ausgereifteste Lampe unserer Baureihe.
Das Besondere an dieser Lampe ist das aus dem vollen Alublock gefräste Gehäuse, die elektronisch gesteuerte Dimmer-Funktion und die Akku-Ladestands-Überwachung.

Über die Dimmer-Funktion kann per Kippschalter die Leuchtkraft und somit auch der Stromverbrauch um 30% reduziert werden. Die rückseitige LED warnt vor Spannungsabfall, indem sie unterhalb von 10,4 V Akku-Spannung zu blinken beginnt.
Den Schaltplan für die ganze Technik gibt's hier.

Lampe: Osram IRC-Halogenstrahler, 50 mm, 35 Watt, 38° Abstrahlwinkel
Gehäuse: aus vollem Alublock gefräßtes Lampengehäuse mit 2 Schraubdeckeln.
Lenkerbefestigung: Sigma-Halter
Stromversorgung: Bleigelakku, 12 V,  7Ah
Besonderheit: Elektronischer Dimmer, um bergauf und in langsamen Passagen Strom zu sparen, Akku-Ladestands-Überwachung.
Akku wird in der HAC4-Verpackung im Rahmendreieck befestigt.

----------------------------------------------------------------------------------------------------

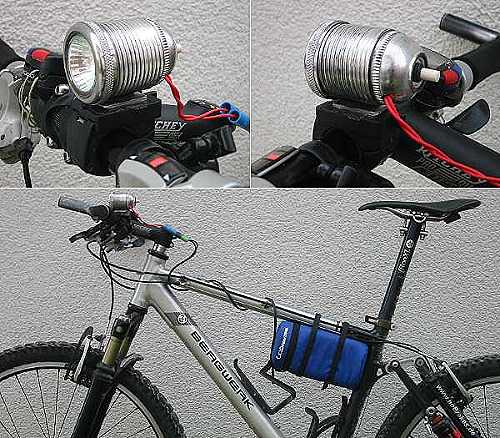

NightLight - small Edition (Hemme)

Lampe: Halogenstrahler, 35 mm, 35 Watt, 38° Abstrahlwinkel
Gehäuse: Lampenfassung. Druckschalter auf der Rückseite.
Lenkerbefestigung: Cateye-Halter
Stromversorgung: Bleigelakku, 12 V,  7Ah, in der Tasche des HAC4 im Rahmendreieck befestigt.


----------------------------------------------------------------------------------------------------

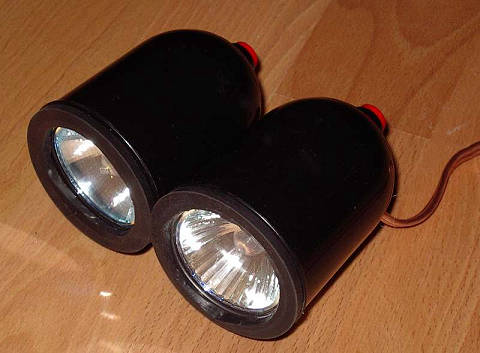

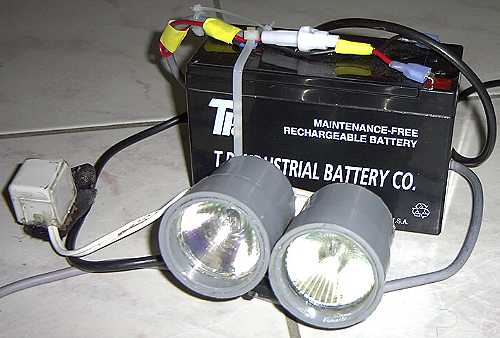

NightLight - Doppelbrenner and light Edition (Carsten)

Lampen:
Halogenbirne permanent, 50 mm, 20 Watt 10° Abstrahlwinkel
Halogenbirne zuschaltbar, 50 mm, 50 Watt 38° Abstrahlwinkel
Gehäuse: Abwasserrohr
Lenkerbefestigung: Sigma Lampe
Stromversorgung: Bleiakku 7,5 Ah

Lampen:
Halogenbirne schaltbar, 50 mm, 20 Watt IRC
Halogenbirne schaltbar, 50 mm, 35 Watt IRC
Gehäuse: Kappe für AHK + Gummidichtung für Ablaufgarnitur
Lenkerbefestigung: Sigma Lampe

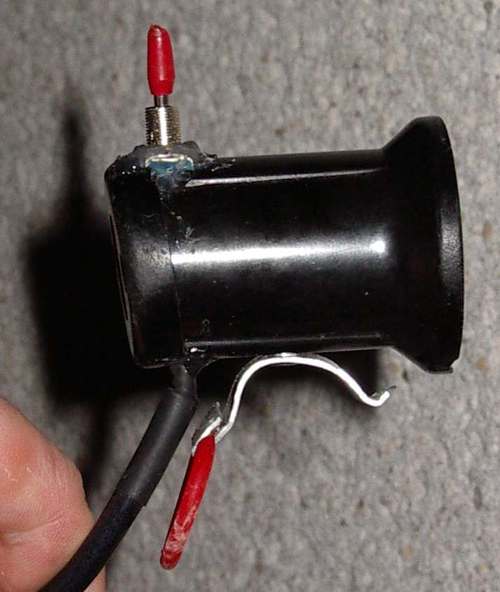

Lampen: Halogenbirne schaltbar, 35 mm, 35 Watt, 38° Abstrahlwinkel
Gehäuse: Lampenfassung
Lenkerbefestigung: Blech + O-Ring
Stromversorgung: Bleiakku 7,5 Ah

Mehr Infos zu Carstens Powerlampen findet Ihr unter www.schymik.de

----------------------------------------------------------------------------------------------------

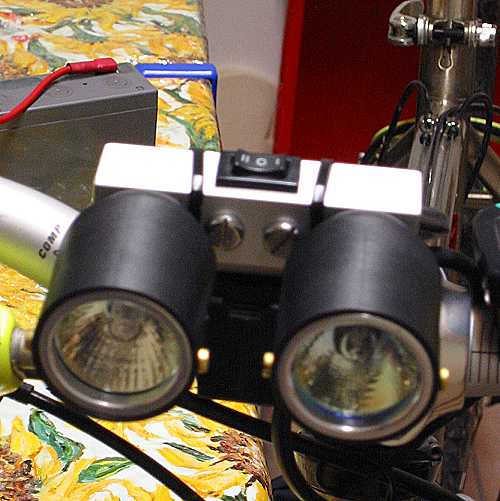

NightLight - double feature Edition (AndiH)

Lampen:
Halogenbirne schaltbar, 35 mm, 10 Watt 30° Abstrahlwinkel
Halogenbirne schaltbar, 35 mm, 35 Watt 38° Abstrahlwinkel
Gehäuse: Lampenfassung auf Alu Querträger
Lenkerbefestigung: Cateye
Stromversorgung: Bleigelakku, 12V, 7 Ah

----------------------------------------------------------------------------------------------------

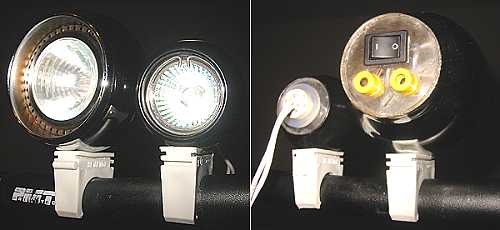

NightLight - metal Edition (Siggi, Vito)

Lampen:
Halogenstrahler schaltbar, 50 mm, 50 Watt 30° Abstrahlwinkel
Halogenstrahler schaltbar, 35 mm, 20 Watt 38° Abstrahlwinkel
Gehäuse: Fassung für Halogenstrahler, Metall. Rückseite Plexiglas mit integriertem Schalter
Lenkerbefestigung: Kabelschelle
Stromversorgung: Bleigelakku, 12V, 7 Ah
